راهنمای آموزشی برای راه اندازی و تنظیمات اولیه دستگاه مرکزی Z4 کلاسیک

1397/11/23

راهنمای آموزشی برای راه اندازی و تنظیمات اولیه دستگاه مرکزی Z4 کلاسیک

1397/11/23

دزدگیر کلاسیک از کیفیت بسیار بالایی برخوردار است و طی سالیان گذشته توانسته بخش بزرگی از بازار کشور را به خود اختصاص دهد. در این مقاله راهنمای راه اندازی و تنظیمات اولیه دزدگیر ارائه شده است.

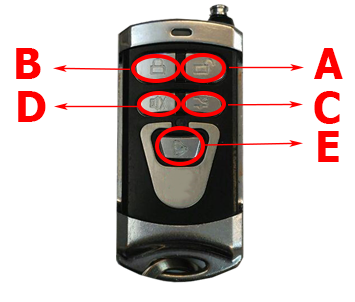

در این راهنما از کلیدهای روی ریموت استفاده شده است. این کلیدها بصورت زیر توسط حروف A، B، C، D و E نامگذاری شده‌اند.

مراحل راه اندازی دستگاه دزدگیر کلاسیک Z4

مرحله1:

1.کانکترهای آنتن، بلندگو و ترانس رااز جای خود خارج کنید ضامن‌های نگه دارنده را به طرف پایین فشار داده، مدار چاپی را از جای خود خارج کنید.

2.جعبه دستگاه را در محل مناسب نصب کنید.

نکته: دستگاه می بایست حداقل 30 سانتیمتر با اشیاء اطراف فاصله داشته باشد.

مرحله 2:

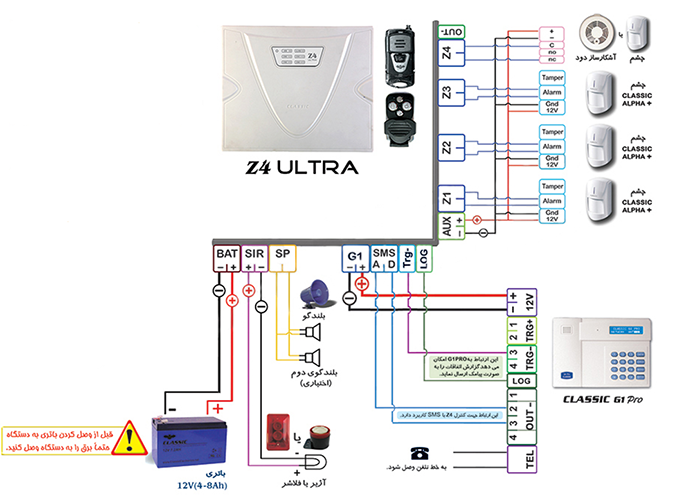

1.کلیه تجهیزات جانبی را نصب نمایید و مطابق نقشه ضمیمه سیم بندی نماییدسپس سرسیم ها را وارد جعبه دستگاه نمایید.

2.مدار چاپی را سر جای خود قرار دهید.

3.دقت کنید سیم بلندگوی داخلی از بالای وار عبور کند.

4.دستگاه را مطابق نقشه سیم بندی کنید.

5.برق شهر را به ترمینال ترانس وصل کنید.

نکته: سیم باتری رادر این مرحله نصب نکنید.

مرحله 3:

1.کانکترهای آنتن، بلندگوی داخلی و ترانس را وصل کنید.

2.دستگاه شروع به کار می کند کمی صبر کنید تا دستگاه آماده استفاده شود.

3.سیم های باتری را با رعایت جهت به باتری وصل کنید.

4.کنترل کنید جامپر ALPHA SW در جای خود باشد.

مرحله4:

1.عملکرد دستگاه و تجهیزات را آزمایش کنید.

2.شماره سریال روی رله مدار را به شماره 30006172 پیامک نمایید تا ضمانت دستگاه فعال شود.

نکته: در هر زمان با ارسال مجدد شماره سریال می توانید از تاریخ پایان ضمانت محصول مطلع شوید.

3.درب دستگاه را در محل خود قرار داده و پیچ های آن را ببندید دستگاه آماده استفاده است.

نکات مهم در مورد خروجی ها و ورودی ها:

BAT ترمینال باتری:

با دقت در رعایت جهت، سیم های باتری را به باتری وصل کنید. سیم قرمز به مثبت و سیم مشکی به منفی. این مسیر به یک فیوز 4A مجهز است.

SIR خروجی برای آژیر:

اگر از آژیر استفاده می کنید. سیم های آن را با رعایت جهت صحیح به ترمینال SIR ول کنید.

SP خروجی برای بلندگوها:

بلندگوها را به طور موازی به هم وصل کنید (حداکثر 2 بلندگوی 8 اهم، 25 وات) سپس آن را به ترمینال SP وصل کنید.

G1 ترمینال اتصال به تلفن کننده:

این ترمینال جهت تغذیه تلفن کننده بوده و مجهز به یک فیوز A2.5 می باشد، سیم های تغذیه تلفن کننده را بارعایت جهت به این ترمینال وصل کنید.

SMS (A,D) ترمینال فعال و غیر فعال سازی دزدگیر توسط پیامک:

این ترمینال برای فعال و غیرفعال کردن دستگاه توسط پیامک می باشد. ورودی A و D را مطابق نقشه به خروجی های OUT2 و OUT3 در CLASSIC G1 وصل کنید.

نکته: در همه مدل های G1 و G1+ و G1 PRO و G1 ULTRA قابل استفاده است. اگر از G1 استفاده نمی کنید این ترمینال را استفاده نکنید.

TRG-:

این خروجی برای تحریک تلفن کننده است. آن را به تحریک منفی تلفن کننده وصل نمایید (در CLASSIC G1 به TRG3). هنگام آژیر این ترمینال خروجی منفی می دهد.

LOG:

این خروجی گزارش اتفاقات را به CLASSIC G1 ULTRA منتقل می کند.

G1 ULTRA این گزارش را به صورت پیامک ارسال می کند. این خروجی را به ورودی G1 LOG وصل کنید.

نکته: این خروجی فقط با G1 ULTRA و G1 PRO سازگار است و با G1+ یا G1 قابل استفاده نیست.

AUX:

(13.6V) AUX

تغذیهءکلیه چشم ها را با حفظ جهت به طور موازی به هم وصل کنید. سپس با رعایت جهت صحیح به ترمینال AUX وصل کنید. این مسیر مجهز به یک فیوز 0.5 A است. هرگز تغذیهء تلفن کنندهء خودکار را به این ترمینال وصل نکنید تا درصورتی که به هردلیل فیوز این مسیر بسوزد تلفن کننده از کار نیفتد.

Z1، Z2، Z3، Z4:

فرمان چشم های هر زون را با هم سری کنید و به ترمینال زون مربوط به آن وصل کنید.

220 ولت:

سیم های برق شهر را با احتیاط به ترمینال های ترانس وصل کنید.

برای برق حتما" از سیمی با ضخامت مناسب استفاده نمایید.

این ترمینال مجهز به یک فیوز 0.5 آمپر است.

نکته: خروجی OUT- در Z4 ULTRA دارای سه حالت مختلف می باشد، برای انتخاب حالت مورد نظر بخش تنظیمات را مطالعه کنید.

OUT-:

حالت الف) نمایش دهنده فعال بودن دستگاه:

در این حالت هرگاه دستگاه (ARM) شود. این خروجی منفی ثابت می دهد. می توان از این حالت برای روشن کردن یک LED به نشانه فعال بودن دستگاه استفاده کرد.

حالت ب) نشان دهنده قطع برق شهر:

در این حالت به محض قطع برق شهر این خروجی منفی ثابت می دهد. از این حالت می توان برای هشدار یا فعال کردن روشنایی اضطراری استفاده از G1 ULTRA کلیه اتفاقات از جمله قطع و وصل برق شهر از طریق پیامک اطلاع رسانی می شود. و نیازی به استفاده از خروجی OUT- برای این کار نیست.

حالت ج) خروجی برای فرمان در بازکن:

در این حالت با فشار دکمه E این ترمینال برای یک لحظه خروجی منفی میدهد. این فرمان برای راه اندازی رله دربازکن مناسب است.

نکته: در حالت دربازکن می توانید از برد Relay 01 نیز استفاده نمایید. که به صورت جداگانه قابل تهیه است.
