انتقال تصویر دوربین مداربسته

انتقال تصویر دوربین مداربسته

1396/11/10

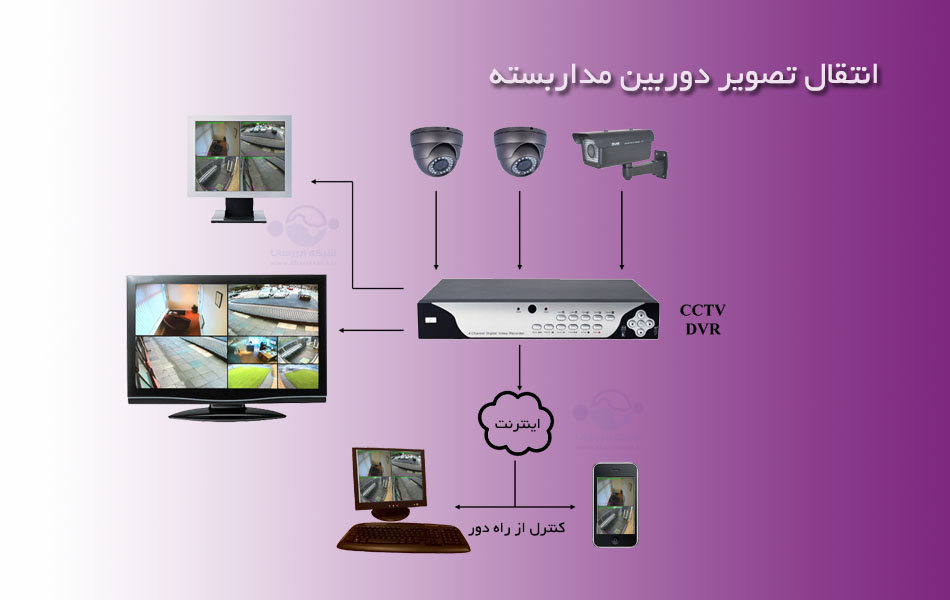

پیشرفت روزافزون تکنولوژی، قابلیت‌های فراوانی را در زمینه نظارتی و دوربین مداربسته فراهم کرده است. یکی از این قابلیت‌ها، امکان نمایش و کنترل تصاویر دوربین مدار‌بسته از طریق کامپیوتر و گوشی‌های هوشمند می‌باشد. با استفاده از این قابلیت کاربر می‌تواند تصاویر دوربین مداربسته را از راه دور مشاهده و محل مورد نظر را کنترل کند.


برای آموزش انتقال تصویر شما باید پیش نیازهایی را تهیه نمایید که این پیش  نیازها عبارتند از:

  1. دریافت اینترنت و آی‌ پی ثابت
  2.  تهیه مودم
  3.  تنظیمات مودم بر‌اساس نوع مودم

مراحل انتقال تصویر

  1. تنظیمات DVR
    • Hikvision
    • Revision
    • Unitec
  2. تنظیمات انواع مودم
    • مودم  TP-Link
    • مودم D-Link
    • مودم ZyXEL
    • مودم مبین نت
  3. مشاهده تصویر
    • به وسیله برنامه درون CD
    • به وسیله اینترنت اکسپلورر

شروع کار برای انتقال تصویر دوربین مدار بسته

1- تنظیمات دستگاه DVR برای مدل‌های مختلف

 Hikvision

در منوی اصلی گزینه پیکر‌بندی (Configuration) را انتخاب و در صفحه ظاهر شده سربرگ (Tab) شبکه (NETWORK) را پیدا کرده و روی آن کلیک کنید.

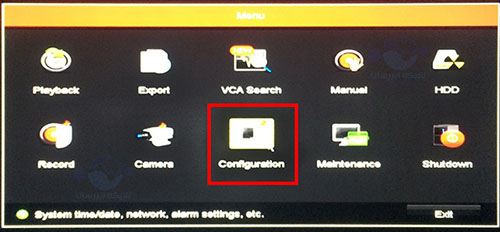

    منوی اصلی DVR هایک ویژن

شکل1: منوی اصلی DVR هایک ویژن



پس از ورود به گزینه شبکه، گزینههای مربوط به IP ، نشانی  (IP Address) IPv4 همان IP دی وی آر و پورت را یادداشت کنید. پورت HTTP معمولا 80 می‌باشد. ماسک زیر شبکه (SUBNET MASK) لازم به تغیر و یادداشت ندارد. گیت وی پیش فرض IPv4، معمولا آی پی مودم می‌باشد. در آخر گزینه اعمال کردن(APPLY) را زده و خارج شوید. لازم به ذکر است تنظیمات مربوط به NVR نیز به همین صورت می باشد.

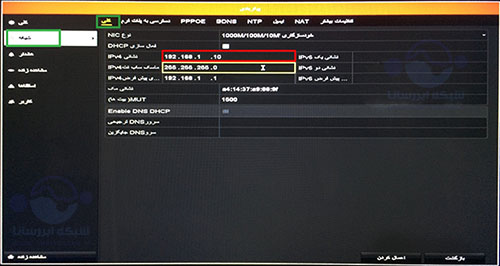

  صفحه تنظیمات IP شبکه

شکل2: صفحه تنظیمات IP شبکه

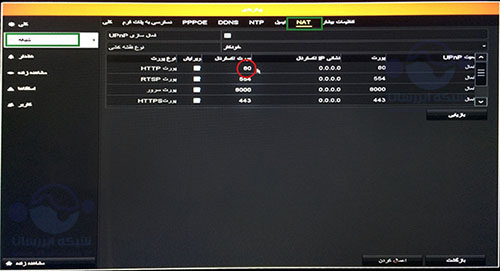

  صفحه تنظیمات پورت شبکه

شکل3: صفحه تنظیمات پورت شبکه

 Revision

ابتدا از منوی اصلی گزینه سیستم را انتخاب نمایید، سپس از منوی ظاهر شده گزینه سرویس شبکه را انتخاب نمایید.

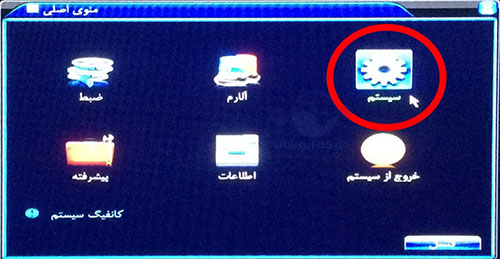

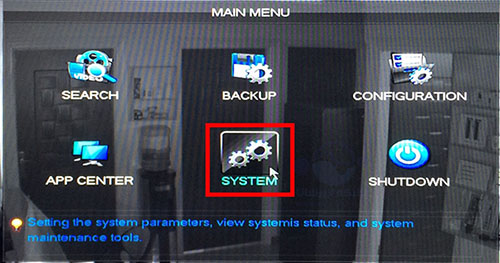

منوی اصلی DVR ریویژن

شکل4: منوی اصلی DVR ریویژن

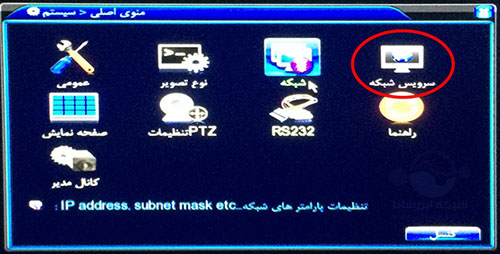

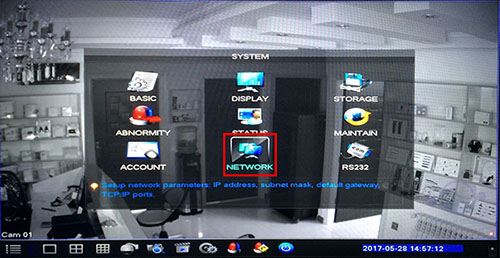

صفحه سیستم

شکل5: صفحه سیستم



در این صفحه مواردی از قبیل پورت HTTP ،آدرس(IP Address)  IP، ماسک زیر شبکه )SUBNET MASK(  و دروازه(Gateway) را مشابه دستگاه قبل تکمیل نموده و در انتها تایید نمایید.

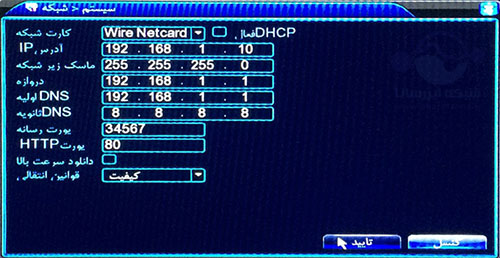

تنظیمات پورت و IP شبکه

شکل6: تنظیمات پورت و IP شبکه



Unitec

در این دستگاه نیز مشابه موارد پیشین ابتدا وارد منوی اصلی شوید. از بین گزینه‌های موجود گزینه System  و سپس گزینه Network  را انتخاب نمایید.

منوی اصلی DVR  یونیتک

شکل7: منوی اصلی DVR  یونیتک



منوی صفحه سیستم

شکل8: منوی صفحه سیستم

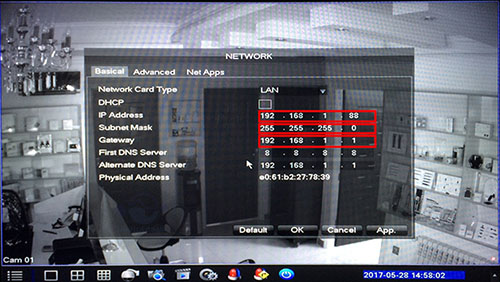

در صفحه مربوط به تنظیمات شبکه، IP Address ،SUBNET MASK  و Gateway را مشابه دستگاه‌های قبلی در صورت نیاز تغییر دهید.

منوی تنظیمات شبکه

شکل9: منوی تنظیمات شبکه



2- تنظیمات مودم برای انتقال تصویر دوربین مداربسته

در ابتدا کامپیوتر خود را با یک کابل LAN به مودم وصل کنید. سپس برای چگونگی وارد شدن به تنظیمات مودم وارد برنامه اینترنت اکسپلورر شوید و در آدرس بار آن IP مودم را وارد کنید. معمولا IP مودم‌های مختلف در صورت عدم تغییر 192.168.1.1 و برای مودم های وایمکس 192.168.0.1 می‌باشد. بعد از وارد شدن به آدرس مودم، از شما نام کاربری (User Name) و کلمه عبور (Password) را می‌خواهد که پیش فرض هر دو admin می‌باشد. در ادامه تنظیمات مودم‌های مختلف را شرح می‌دهیم.

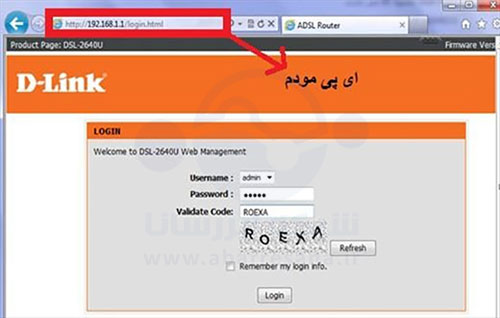

صفحه ورود

شکل10: صفحه ورود



تنظیمات مودم TP -LINK برای انتقال تصویر

بعد از اینکه وارد تنظیمات مودم شدهاید مطابق تصویر ابتدا گزینه ADVANCED SETUP را کلیک کرده و از زیر‌منو گزینه NAT را کلیک کنید.

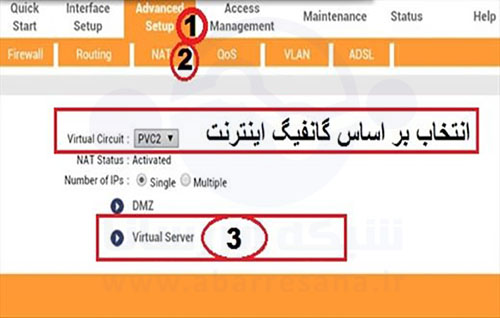

صفحه NAT در مودم TP-Link

شکل11: صفحه NAT در مودم TP-Link



بعد از کلیک روی NAT صفحه ای باز می‌شود که ممکن است فقط PVCx را نشان دهد، شما باید PVC ای را انتخاب کنید که اینترنت شما روی آن کانفیگ شده است، با انتخاب PVC کانفیگ شده گزینه DMZ و VIRTUAL SERVER نمایش داده می‌شود. روی گزینه VIRTUAL SERVER کلیک کنید تا تصویر زیر را ببینید.

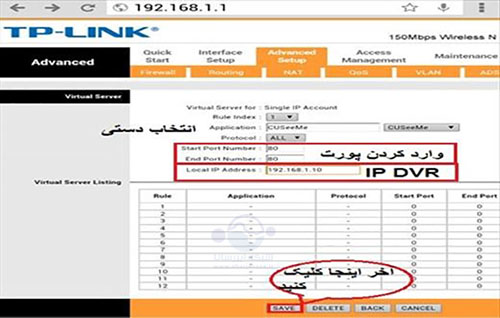

صفحه تنظیمات پورت و IP

شکل12: صفحه تنظیمات پورت و IP



مطابق تصویر بالا APPLICATION را روی CUSeeMe گذاشته و پورت 80 را فوروارد کنید. دقت شود که در قسمت LOCAL IP ADDRESS شما باید IP DVR ی را که در قسمت اول یاداشت کردهاید وارد نمایید.

تنظیمات مودم D-LINK برای انتقال تصویر

مطابق تصویر زیر گزینه ADVANCED را کلیک کنید و از منو سمت چپ روی PORT FORWARDING و در نهایت روی ADD کلیک کنید.

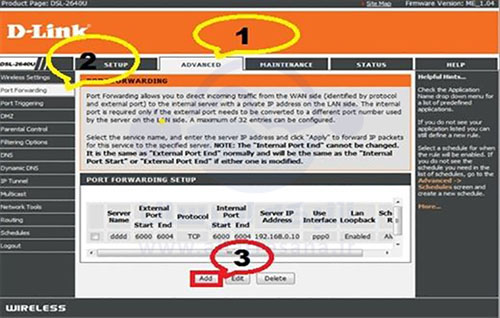

صفحه NAT در مودم D-Link

شکل13: صفحه NAT در مودم D-Link

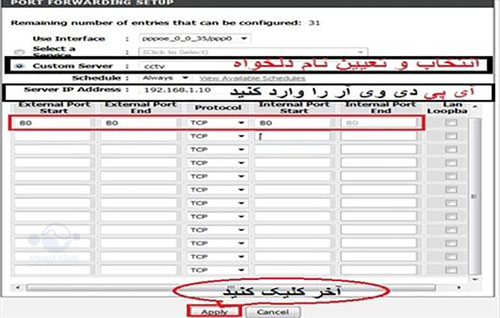

اینجا نیز لازم است CUSTOM SERVER را برگزیده و IP DVR را که در قسمت اول یاداشت نموده‌اید وارد کنید، در نهایت مطابق تصویر پورت 80 را در ابتدا و انتها فوروارد نمایید و در آخر روی APPLY کلیک کنید.

صفحه تنظیمات پورت و IP

شکل14: صفحه تنظیمات پورت و IP



تنظیمات مودم ZyXEL برای انتقال تصویر

بعد از اینکه وارد تنظیمات مودم شده‌اید مطابق تصویر ابتدا گزینه Network را کلیک کرده و از زیر منو باز شده گزینه NAT را کلیک کنید. در پنجره باز شده تب Port Forwarding را انتخاب کنید و سپس تنظیمات مربوطه را انجام ‌دهید و در پایان دکمه Apply را کلیک کنید.

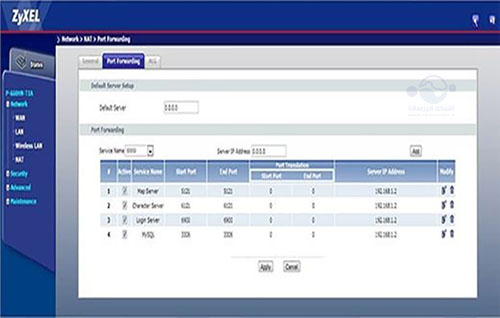

صفحه تنظیمات پورت و IP

شکل15: صفحه تنظیمات پورت و IP

تنظیمات مودم مبین نت برای انتقال تصویر

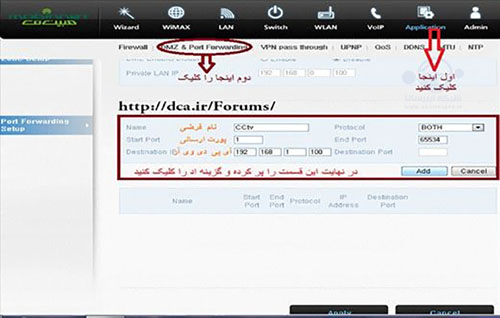

مطابق تصویر زیر ابتدا روی APPLICTION کلیک کرده و از منو باز شده روی DMZ &  PORT FORWARDING کلیک کنید.

صفحه تنظیمات پورت و IP

شکل16: صفحه تنظیمات پورت و IP



در قسمت NAME نام دلخواهی وارد کنید. START PORT و END PORT را روی 80 تنظیم نموده یا مطابق تصویر بالا تمام پورتها را فوروارد کنید. در قسمت Destination IP آی پی دی وی آر ی که در قسمت اول یاداشت نموده اید را وارد کنید،آخر گزینه ADD را کلیک کنید.

3-مشاهده تصاویر

از طریق اینترنت اکسپلورر

پیشنهاد می کنیم که برای دیدن تصویر از  Internet Explorer نسخه 9 استفاده نمایید. قبل از دیدن تصویر در IE شما باید یکسری تنطیمات در آن انجام دهید. اینترنت اکسپلورر را باز کرده و دکمه alt و X را هم زمان بفشارید تا منوی Tools باز شود ، سپس Internet Option را انتخاب کنید. برگه ی Security را انتخاب کرده و دکمهی Custom level را انتخاب نمایید.

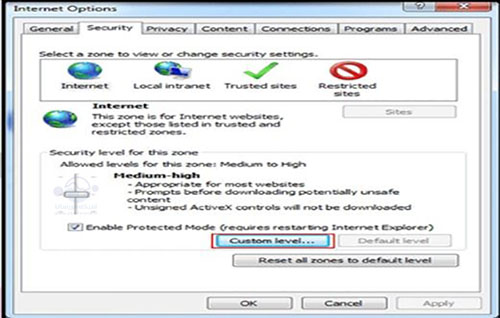

سربرگ Security در Internet Options

شکل17: سربرگ Security در Internet Options

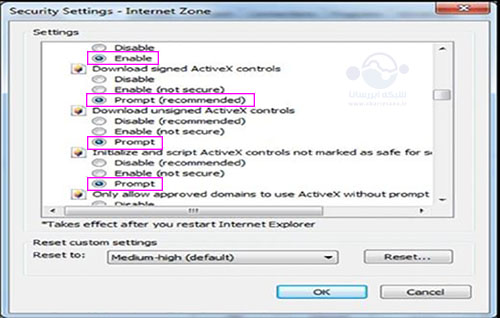

گزینه های موجود در لیست را طبق شکل زیر انتخاب نمایید.

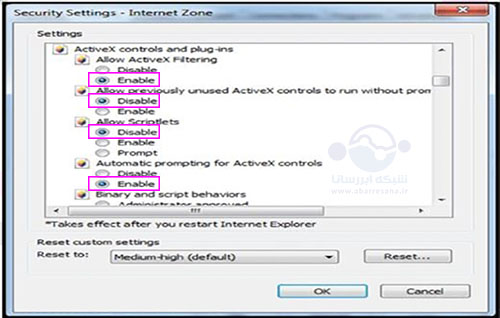

صفحه تنظیمات Security

شکل18: صفحه تنظیمات Security



صفحه تنظیمات Security

شکل19: صفحه تنظیمات Security



بعد از اتمام مراحل بالا و اتمام کار روی گزینه OK کلیک کرده و وارد صفحه اصلی اینترنت اکسپلورر شوید.

در آدرس بار بالای صفحه آدرس IP ثابت که قبلا از شرکت خدمات دهنده اینترنت دریافت نموده اید را وارد کنید.

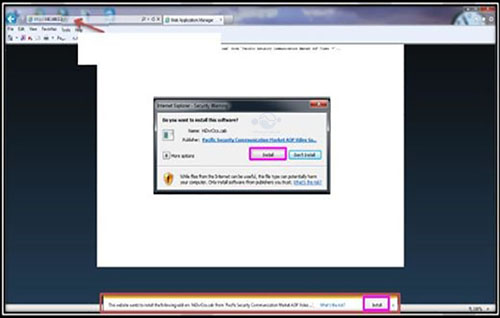

صفحه Internet Explorer برای دیدن تصاویر دوربین

شکل20: صفحه Internet Explorer برای دیدن تصاویر دوربین



پیغامی در وسط صفحه (در ورژنهای مختلف در بالا یا پایین می آید) که می خواهد پلاگینی را از DVR شما دانلود نمایید. شما روی گزینه install کلیک کرده و حال می توانید منو DVR را ببینید. با وارد کردن یوزر و پسورد DVR می توانید تصاویر را به صورت زنده ببینید.
